Cisco QSFP-100G-ERL-S= Modulo Ricetrasmettitore Fibra Ottica 100G QSFP 100000 Mbit-s 25 km Connettore LC colore Metallico Rosso

Il modulo ricetrasmettitore Cisco QSFP-100G-ERL-S= è una soluzione per trasmissione in Fibra Ottica progettata per reti 100 Gigabit Ethernet ad alta densità, con una portata massima di 25.000 m su fibra monomodale.

Cisco QSFP-100G-ERL-S= — Modulo Ricetrasmettitore 100G su Fibra Ottica

Design e materiali

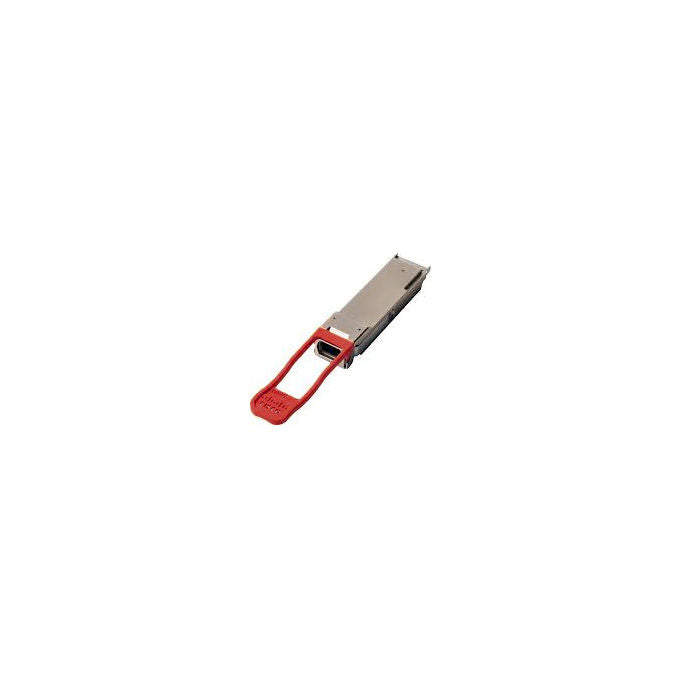

Il Cisco QSFP-100G-ERL-S= adotta il fattore di forma QSFP (Quad Small Form-factor Pluggable), uno standard compatto e ad alta densità ampiamente diffuso nelle infrastrutture di rete enterprise e data center. Il corpo del modulo è realizzato in metallo, con una finitura metallica abbinata a elementi in rosso che ne facilitano lidentificazione visiva allinterno di chassis affollati e rack ad alta densità di porta. La colorazione bicolore — metallico e rosso — non è solo estetica: in ambienti con decine di moduli installati, la distinzione cromatica riduce il rischio di errori durante le operazioni di manutenzione e sostituzione.

Il connettore ottico utilizzato è di tipo LC (Lucent Connector), il formato duplex più diffuso nelle installazioni su fibra monomodale (SMF), compatibile con la grande maggioranza delle infrastrutture in fibra già presenti nei data center moderni. Il modulo è progettato per operare in un intervallo di temperatura di funzionamento compreso tra 10 °C e 60 °C, rendendolo adatto a installazioni in ambienti controllati come sale server e armadi rack con raffreddamento attivo. Per lo stoccaggio e il trasporto, il range si estende da -40 °C a 85 °C, garantendo robustezza nelle fasi logistiche.

Il consumo energetico del modulo è di soli 3,5 W, un valore contenuto per un dispositivo che opera a 100 Gbps, che contribuisce a mantenere basso il budget termico complessivo dello chassis ospitante. La conformità alle certificazioni RoHS e WEEE attesta il rispetto degli standard europei in materia di sostanze pericolose e gestione dei rifiuti elettronici, un requisito fondamentale per le aziende che operano in contesti regolamentati o che adottano politiche di sostenibilità ambientale.

Prestazioni e funzionalità

Il Cisco QSFP-100G-ERL-S= è progettato per trasmissioni a 100.000 Mbit/s (100 Gbps) su fibra monomodale, con una distanza massima di trasferimento di 25.000 m — pari a 25 km — che lo rende adatto non solo alle connessioni intra-data center, ma anche ai collegamenti metropolitani e ai campus distribuiti su aree geografiche estese. Questa portata è uno dei punti di forza del modello QSFP-100G-ERL-S=, che si distingue dai moduli a corto raggio (SR) proprio per la capacità di coprire distanze significative senza rigeneratori di segnale intermedi.

La lunghezza donda operativa in trasmissione (Tx) è compresa tra 1295 nm e 1325 nm, con la stessa finestra spettrale anche in ricezione (Rx), in linea con le specifiche 100GBASE su fibra monomodale. La potenza di trasmissione varia da -9,4 dBmW a 2 dBmW, mentre la sensibilità in ricezione arriva fino a -12,66 dBmW, garantendo un margine di collegamento adeguato per i 25 km di percorso ottico.

Il modulo è conforme agli standard IEEE 802.3ba e IEEE 802.3bm, i riferimenti normativi per il 100 Gigabit Ethernet su fibra, assicurando piena interoperabilità con le infrastrutture di rete già certificate su questi protocolli. La tecnologia di base è 100GBASE, che garantisce la compatibilità con switch, router e line card Cisco progettati per questo standard.

La funzione di hot-swap consente di inserire o rimuovere il modulo a sistema acceso, senza necessità di spegnere lo chassis o interrompere il traffico sulle altre porte. Questo si traduce in una riduzione concreta dei tempi di fermo durante le operazioni di manutenzione o sostituzione, un vantaggio rilevante in ambienti dove la continuità operativa è critica. Il consumo di 3,5 W permette di installare un numero elevato di moduli nello stesso chassis senza superare i limiti di potenza tipici degli apparati di rete enterprise.

Esperienza duso e vantaggi

In un data center o in una rete metropolitana, la scelta del modulo ricetrasmettitore incide direttamente sulla flessibilità dellinfrastruttura e sui costi operativi nel lungo periodo. Il Cisco QSFP-100G-ERL-S= risponde a scenari in cui è necessario collegare due siti distanti fino a 25 km a 100 Gbps senza ricorrere ad amplificatori ottici o rigeneratori di segnale intermedi: questo semplifica il progetto della rete, riduce i punti di guasto potenziali e abbassa i costi di gestione.

Il consumo di 3,5 W per modulo è un dato rilevante quando si gestiscono chassis con decine di porte attive: a parità di capacità trasmissiva, un budget energetico contenuto si traduce in minori costi di raffreddamento e in una maggiore densità di porte installabili per rack. In ambienti con vincoli di potenza per rack, questo valore permette di massimizzare il numero di collegamenti attivi senza interventi sullimpianto elettrico.

La compatibilità con fibra monomodale tramite connettore LC significa che il modulo si integra direttamente nelle infrastrutture in fibra già esistenti nella maggior parte dei data center e degli edifici cablati secondo gli standard attuali, senza richiedere adattatori o conversioni. Lintervallo di temperatura operativa da 10 °C a 60 °C copre le condizioni tipiche delle sale server con raffreddamento attivo, mentre il range esteso da -40 °C a 85 °C per lo stoccaggio garantisce che il modulo arrivi integro anche dopo trasporti in condizioni climatiche variabili.

La funzione hot-swap, combinata con la conformità agli standard IEEE 802.3ba e IEEE 802.3bm, rende questo modulo adatto a reti che richiedono alta disponibilità: è possibile sostituire ununità difettosa o aggiungere nuovi collegamenti senza pianificare finestre di manutenzione, riducendo limpatto operativo sugli utenti finali. Le certificazioni RoHS e WEEE semplificano inoltre la gestione del ciclo di vita del prodotto in contesti aziendali soggetti a normative ambientali europee.
