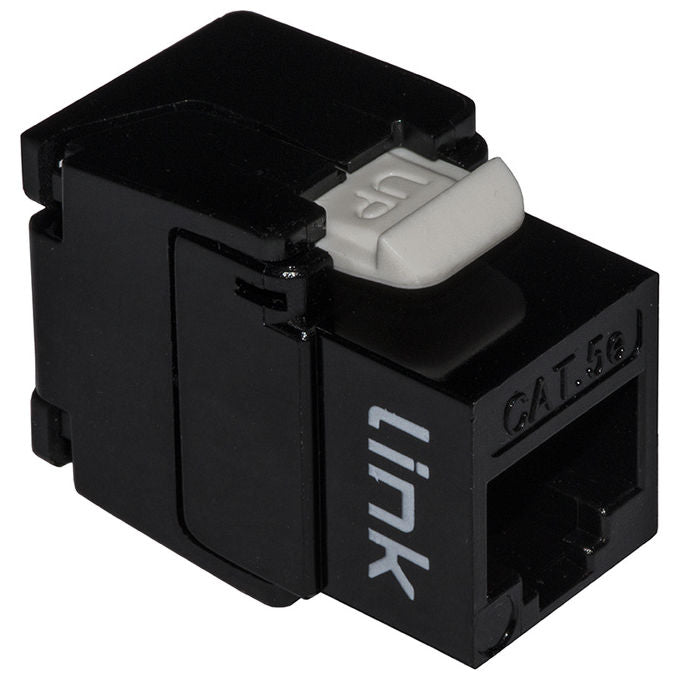

Link LK5EUTB Presa Rete Keystone Jack RJ45 Categoria 5E UTP Tooless 180° Contatti Dorati 50 Micron colore Nero

Il Link Presa Rete Keystone Jack RJ45 Categoria 5E UTP Tooless Nero 180° Contatti Dorati 50 Micron è un connettore di terminazione per reti strutturate, disponibile nella sezione Prese e Connettori di Yeppon, pensato per installatori e tecnici che cercano un inserto affidabile, rapido da montare e compatibile con i principali standard internazionali. Il codice modello è LK5EUTB.

Link Keystone Jack RJ45 Cat. 5E UTP Tooless Nero

Design e materiali

Il keystone jack RJ45 categoria 5E di LINK è progettato con un profilo sottile che consente di alloggiare fino a 24 inserti affiancati in un pannello patch da 24 posti 1U, senza sprecare spazio nel rack. Questo dettaglio costruttivo lo rende particolarmente adatto a installazioni in ambienti dove la densità di porte è un requisito concreto, come armadi rack in ufficio, sale server o impianti residenziali strutturati.

Le dimensioni del singolo inserto sono 4 cm di lunghezza, 3 cm di larghezza e 2 cm di altezza, per un peso di circa 10 grammi: un componente compatto che non aggiunge ingombro inutile allimpianto. Il colore è nero, coerente con la maggior parte dei pannelli patch e delle placche a muro in commercio.

I materiali scelti riflettono unattenzione concreta alla sicurezza e alla durata. La scocca in plastica è realizzata in materiale resistente agli urti con proprietà ritardanti di fiamma certificate UL94V-0, lo standard che garantisce che il componente non propaghi la fiamma in caso di surriscaldamento. Il circuito stampato interno è in FR-4 con spessore di 1,2 mm, un materiale consolidato nellelettronica professionale per la sua stabilità dielettrica e meccanica.

I contatti sono rivestiti in oro a 50 micron, uno spessore che assicura bassa resistenza di contatto e resistenza alla corrosione nel tempo, anche in ambienti con umidità variabile tra il 10% e il 90%. Il prodotto è conforme alla direttiva RoHS e dispone di certificazione CE, requisiti fondamentali per qualsiasi installazione professionale in ambito europeo.

Prestazioni e funzionalità

Il keystone jack UTP tooless LK5EUTB è classificato Categoria 5E e supporta frequenze fino a 100 MHz, coprendo gli standard Ethernet 10/100Base-T e 1GBase-T. Questo significa che è adatto sia a reti Fast Ethernet che a reti Gigabit, rendendolo una scelta valida per la maggior parte delle installazioni residenziali e per uffici di piccole e medie dimensioni.

Sul piano elettrico, i valori dichiarati sono precisi e verificabili: la corrente nominale è di 1,5 Ampere, la resistenza di isolamento supera i 500 MOhm, la resistenza di contatto è inferiore a 10 mOhm e la resistenza DC è inferiore a 0,1 Ohm. La tensione di tenuta dielettrica è di DC 1000V / AC 750V per 1 minuto, un dato che conferma la robustezza dellisolamento anche in condizioni di stress elettrico.

Il sistema di terminazione è di tipo tooless: i conduttori si inseriscono nella morsettiera a 180° senza bisogno di attrezzi specifici come punch-down tool. Questo riduce i tempi di installazione e abbassa il rischio di errori legati alluso scorretto degli strumenti. Il connettore è compatibile con cavi da 26 a 23 AWG solido, un range che copre la maggior parte dei cavi di rete strutturata in commercio.

Il prodotto è compatibile con applicazioni POE e POE+, quindi può essere utilizzato anche in impianti che alimentano dispositivi come access point Wi-Fi, telecamere IP o telefoni VoIP direttamente tramite cavo di rete. La conformità agli standard ANSI/TIA-568-C.2, ISO/IEC 11801:2002/Amd.2:2010 e ISO/IEC 60603-7 garantisce linteroperabilità con componenti di altri produttori certificati.

Esperienza duso e vantaggi

Chi installa reti strutturate sa che la velocità di terminazione incide direttamente sui costi di manodopera. Il sistema tooless a 180° del Link LK5EUTB permette di completare ogni terminazione senza estrarre attrezzi aggiuntivi dalla borsa: si inserisce il conduttore nel punto corretto della morsettiera e il gioco è fatto. In uninstallazione da 24 porte, il risparmio di tempo rispetto a un sistema tradizionale con punch-down tool è misurabile.

La durata meccanica è documentata: il connettore supporta oltre 750 cicli di inserimento del plug e 200 cicli di terminazione, valori che lo rendono adatto anche a installazioni che richiedono ricablaggio periodico. La forza di contatto tra plug e jack è superiore a 100 grammi, mentre la forza di ritenzione del plug supera gli 11 lbf, garantendo che il cavo rimanga saldamente connesso anche in ambienti soggetti a vibrazioni o movimenti accidentali.

Il design sottile consente di inserire 24 unità affiancate in un pannello patch 1U standard, ottimizzando la gestione dello spazio nel rack. Gli inserti sono compatibili sia con placche a muro che con pannelli patch vuoti, offrendo flessibilità nella progettazione dellimpianto. Le condizioni operative dichiarate vanno da -10°C a +60°C con umidità tra il 10% e il 90%, parametri adeguati per ambienti interni standard e per locali tecnici con variazioni termiche moderate.

Per chi gestisce impianti con dispositivi POE o POE+, la compatibilità dichiarata elimina la necessità di verificare caso per caso se il connettore regge il carico: con una corrente nominale di 1,5 Ampere, il margine operativo è sufficiente per la maggior parte delle applicazioni di rete attive. Il rivestimento in oro da 50 micron sui contatti contribuisce a mantenere bassa la resistenza di contatto nel tempo, riducendo il rischio di degrado del segnale nelle installazioni a lungo termine.
